Thang máy gia đình không hố PIT:
Hiểu đúng PIT 0, PIT nông và PIT nổi
Nhà không thể đào sâu nền vẫn có thể lắp thang máy, nhưng “không hố PIT” không có nghĩa là bỏ qua khoảng không kỹ thuật dưới cabin. Phương án đúng phải làm rõ thang đặt trực tiếp lên sàn, dùng PIT nông hay nâng PIT nổi.
Hạn chế đào nền
Cần bản vẽ riêng
Tư vấn nhanh
Có thể lắp thang khi không đào được PIT sâu. Với dòng cáp kéo mini G7, khoảng kỹ thuật phía dưới cabin thường cần từ 180 mm theo cấu hình cụ thể và có thể bố trí âm xuống nền hoặc làm nổi lên trên sàn. Kích thước cuối cùng phải theo bản vẽ đã khảo sát; không nên lấy 180 mm làm con số áp dụng mặc định cho mọi thang.
Hiểu đúng trước khi chọn
“Không hố PIT” có thể là ba phương án khác nhau
Trên thị trường, cùng một cách gọi có thể chỉ những cấu hình rất khác nhau. Gia đình nên yêu cầu bản vẽ mặt cắt tầng thấp nhất và hỏi rõ cao độ sàn sau hoàn thiện.
PIT bằng 0
Thiết bị được thiết kế để đặt trực tiếp trên sàn hiện hữu hoặc tích hợp phần đáy trong kết cấu riêng của hệ thang. Cần kiểm tra ngưỡng cửa, đường tiếp cận và phạm vi quy chuẩn áp dụng cho đúng loại thiết bị.
Không đồng nghĩa mọi dòng thang đều có thể bỏ PIT.
PIT nông làm âm
Chỉ đào một khoảng nông theo bản vẽ của cấu hình đã chọn. Ưu điểm là sàn cabin có thể bằng với sàn tầng thấp nhất, thuận tiện hơn cho người lớn tuổi, xe đẩy hoặc xe lăn.
Đây là phương án thường được G7 ưu tiên khi hiện trạng cho phép.
PIT nổi trên sàn
Không đào xuống nền nhưng nâng phần đáy kỹ thuật lên trên sàn hiện hữu. Phương án có thể cần bậc hoặc đường dốc tiếp cận, vì vậy phải kiểm tra kỹ công năng sử dụng ở tầng thấp nhất.
Không đào nền, nhưng vẫn có khoảng kỹ thuật phía dưới cabin.
| Tiêu chí | PIT bằng 0 | PIT nông làm âm | PIT nổi |
|---|---|---|---|
| Can thiệp nền | Không đào xuống nền | Đào nông theo bản vẽ | Không đào xuống nền |
| Cao độ tiếp cận | Phụ thuộc cấu tạo model | Dễ làm sàn cabin bằng cốt sàn | Có thể cần bậc hoặc đường dốc |
| Loại thang thường gặp | Platform, trục vít hoặc model tích hợp | Cáp kéo mini, trục vít, thủy lực tùy model | Cáp kéo mini hoặc hệ tích hợp có đế nổi |
| Điểm phải kiểm tra | Ngưỡng cửa, loại thiết bị, khả năng bảo trì | Kết cấu, chống thấm, kích thước PIT | Lối đi, bậc lên xuống, thẩm mỹ và tiếp cận |
Vai trò kỹ thuật

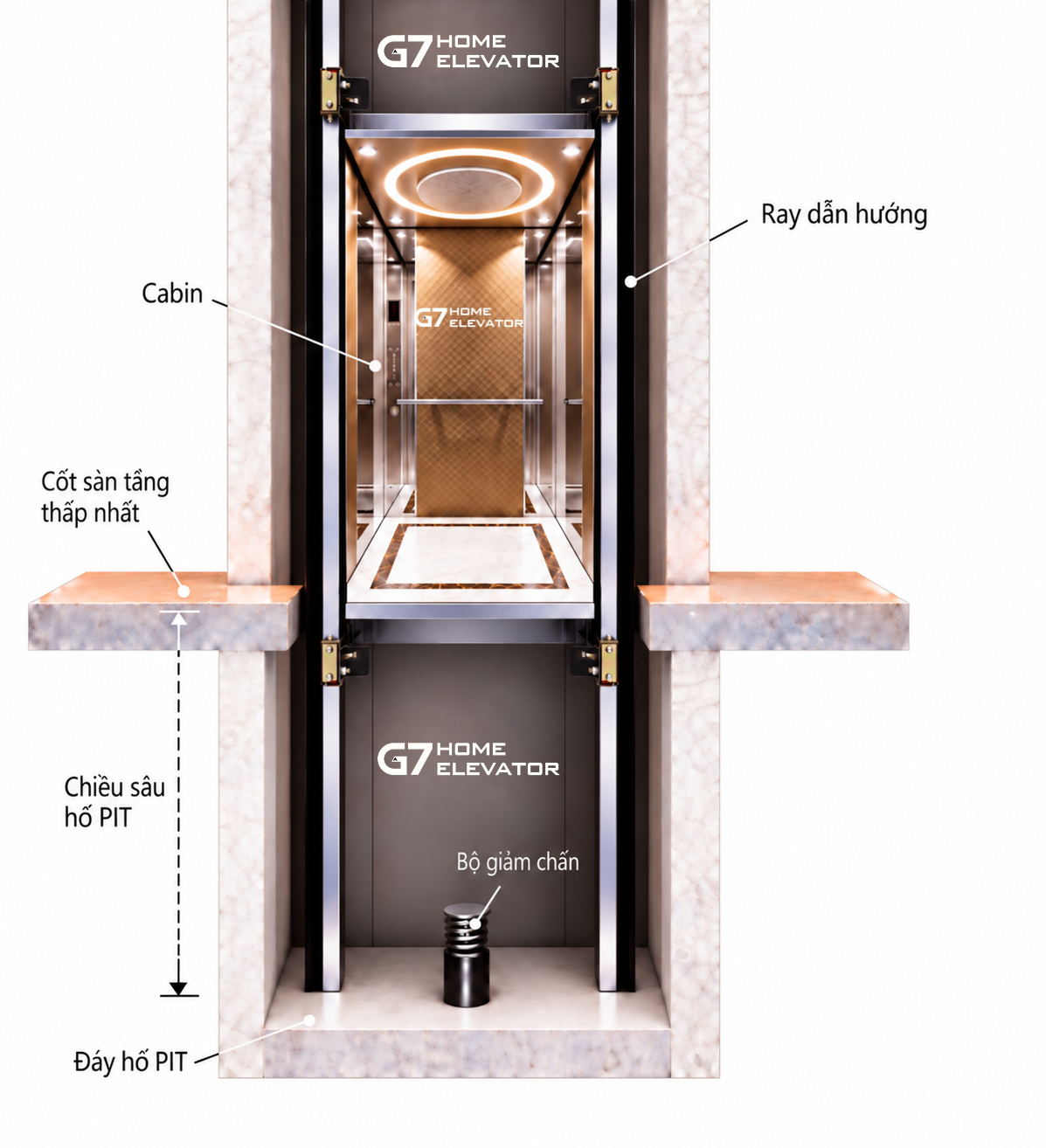

Hố PIT không chỉ là một khoảng trống dưới sàn
Hố PIT là phần không gian bên dưới cốt sàn tầng dừng thấp nhất. Tùy cấu hình, khu vực này dành cho phần đáy cabin, thiết bị giới hạn hành trình, bộ giảm chấn và không gian an toàn phục vụ kiểm tra, bảo trì.
Vì vậy, một chiếc thang truyền thống không thể trở thành “thang không PIT” chỉ bằng cách bỏ phần đào hố. Toàn bộ kết cấu, hành trình cabin, thiết bị chặn, khoảng hở và phương án bảo trì phải được thiết kế cho điều kiện đó ngay từ đầu.
- Xác định đúng cốt sàn hoàn thiện tại tầng thấp nhất.
- Thể hiện rõ đáy cabin, thiết bị an toàn và khoảng hở trên mặt cắt.
- Kiểm tra móng, dầm, bể nước và đường ống nằm dưới vị trí thang.
- Giải quyết chống thấm nếu làm PIT âm.
- Kiểm tra lối tiếp cận nếu chọn PIT nổi.
Không chọn chỉ theo tên công nghệ
Công nghệ nào phù hợp khi không đào được hố PIT?
Cáp kéo, trục vít, thủy lực và sàn nâng đều có thể có cấu hình PIT rất nông hoặc không đào xuống nền. Sự phù hợp còn phụ thuộc số điểm dừng, tốc độ, hành trình, kích thước sử dụng và khả năng bảo trì tại địa phương.
| Công nghệ | Khả năng xử lý PIT | Điểm mạnh | Điểm cần cân nhắc |
|---|---|---|---|
| Cáp kéo mini | PIT nông hoặc PIT nổi theo cấu hình | Tốc độ phù hợp nhà nhiều tầng; cabin kín; dễ tùy chỉnh theo mặt bằng | Cần tính đồng thời PIT, OH, cửa, máy kéo và kết cấu; không phải cấu hình nào cũng PIT 0 |
| Trục vít | Nhiều model đặt trực tiếp hoặc cần hốc rất nông | Hệ tích hợp gọn, giảm phần xây dựng, phù hợp hành trình vừa | Tốc độ thường thấp hơn; cần thử trải nghiệm và kiểm tra chi phí bảo trì, linh kiện |
| Thủy lực | Có cấu hình PIT nông tùy model | Khởi động và dừng êm; bố trí truyền động linh hoạt trong một số công trình | Cần không gian cho cụm bơm, quan tâm hệ dầu và dịch vụ; ít được ưu tiên khi số điểm dừng tăng |
| Sàn nâng đứng | Có thể không cần đào PIT sâu | Phù hợp một số nhu cầu hỗ trợ tiếp cận và hành trình giới hạn | Không nên đánh đồng với thang cabin chở người; phải đối chiếu phạm vi sử dụng và tiêu chuẩn áp dụng |
Gợi ý theo số điểm dừng
Với 3 điểm dừng, gia đình có thể so sánh nhiều công nghệ. Từ 4 điểm dừng nên tập trung vào cáp kéo và trục vít. Từ 5 điểm dừng trở lên, cáp kéo thường thực tế hơn về thời gian di chuyển; vẫn cần đối chiếu trên model cụ thể.
Khảo sát trước khi báo giá
Năm điều kiện quyết định công trình có làm được hay không
Phần dưới nền
Móng, dầm, bể nước, đường ống và mức có thể đào thực tế.
Cao độ tiếp cận
Sàn cabin cần bằng cốt sàn hay có thể chấp nhận bậc hoặc đường dốc.
Chiều cao OH
Đo đúng phía trên tầng dừng cao nhất và kiểm tra dầm, mái, thiết bị.
Số điểm dừng
Tổng hành trình và tần suất sử dụng ảnh hưởng trực tiếp đến công nghệ.
Người sử dụng
Người lớn tuổi, xe lăn, người đi kèm và kích thước cửa cần được tính trước.
An toàn là đặc tính của toàn hệ thống
Không hố PIT có an toàn không?
Có thể an toàn khi thiết bị được thiết kế đúng cho cấu hình PIT tương ứng, lắp đặt theo hồ sơ kỹ thuật, có đầy đủ cơ cấu bảo vệ và được kiểm định đạt yêu cầu trước khi sử dụng. Cụm từ “không hố PIT” tự nó không phải là một chứng nhận an toàn.
QCVN 32:2018/BLĐTBXH quy định an toàn đối với thang máy gia đình, bao gồm các yêu cầu liên quan đến khoảng hở và không gian phía dưới cabin. QCVN 02:2019/BLĐTBXH áp dụng cho các loại thang máy thuộc phạm vi của quy chuẩn này. Muốn xác định văn bản áp dụng phải dựa vào đúng loại thiết bị, tốc độ, cabin và phạm vi sử dụng.
Hồ sơ cần yêu cầu trước khi ký
- Bản vẽ thể hiện rõ PIT, cốt sàn, đáy cabin và khoảng hở.
- Danh mục thiết bị an toàn đúng với cấu hình chào bán.
- Phạm vi quy chuẩn, tiêu chuẩn và kiểm định áp dụng.
- Phương án cứu hộ khi mất điện hoặc thang dừng bất thường.
- Điều kiện bảo trì và khả năng tiếp cận thiết bị sau lắp đặt.
Dự trù ngân sách
Giá thang máy gia đình không hố PIT phụ thuộc vào điều gì?
Giá không được quyết định bởi riêng chiều sâu PIT. Cần tính đồng thời công nghệ, số điểm dừng, kích thước cabin, loại cửa, khung bao, vật liệu hoàn thiện và phần cải tạo công trình.
Dòng cáp kéo mini G7
Từ 420 triệu đồng
Giá tham khảo cho cấu hình 3 điểm dừng đang công bố; cấu hình 4–6 điểm dừng từ 440–490 triệu đồng.
Khung thép, kính bao, xây dựng, điện nguồn, VAT, kiểm định và vận chuyển phải được xác nhận trong báo giá chính thức.
Chi phí bộ thang
Máy kéo, tủ điều khiển, cabin, cửa, ray, cáp tải, hệ thống điện và thiết bị an toàn theo cấu hình.
Chi phí khung bao
Khung thép, kính hoặc vật liệu bao che; phụ thuộc kích thước, tổng chiều cao và vị trí trong hay ngoài nhà.
Chi phí cải tạo
Xử lý nền, kết cấu, chống thấm, điện nguồn, hoàn thiện quanh cửa và đường tiếp cận nếu làm PIT nổi.
Cách G7 xử lý nhà không đào được PIT sâu
Thiết kế từ hiện trạng, không ép ngôi nhà theo một bản vẽ mẫu
Quy trình kỹ thuật
Bốn bước trước khi chốt phương án PIT
- Đo hiện trạng: kích thước, cốt sàn, móng, dầm, bể nước và đường ống.
- Xác định người dùng: nhu cầu đi lại, xe lăn, cửa và lối tiếp cận.
- Lập mặt cắt: thể hiện PIT, OH, cabin, cửa, kết cấu và phạm vi cải tạo.
- Chốt cấu hình: thiết bị, giá, phần đã gồm/chưa gồm và điều kiện kiểm định.
G7 Home sử dụng công nghệ cáp kéo cho dòng thang máy gia đình mini, trong đó có cấu hình không đối trọng để tối ưu không gian. PIT nông có thể làm âm hoặc nổi tùy hiện trạng; phương án cuối cùng chỉ được xác nhận sau khảo sát và bản vẽ.
Kết luận lựa chọn
Khi nào nên và không nên chọn phương án không đào PIT?
Nên cân nhắc khi
- Nhà đã hoàn thiện, dưới nền có móng, dầm, bể nước hoặc đường ống.
- Công trình có tầng hầm và việc chống thấm khi đào PIT rất phức tạp.
- Gia đình cần hạn chế đục phá và ảnh hưởng sinh hoạt.
- Có thể xử lý hợp lý cao độ tiếp cận nếu dùng PIT nổi.
Không nên chọn chỉ vì “đỡ xây dựng” khi
- Nhà xây mới vẫn có thể chuẩn bị PIT phù hợp ngay từ đầu.
- PIT nổi tạo bậc gây khó cho người lớn tuổi hoặc xe lăn.
- Model được chọn không phù hợp số điểm dừng và tần suất sử dụng.
- Đơn vị bán không cung cấp mặt cắt, hồ sơ an toàn và phạm vi kiểm định rõ ràng.
Câu hỏi thường gặp
Những điều gia đình thường hỏi về thang máy không hố PIT
Nhấn vào từng câu hỏi để xem câu trả lời.
Thang máy không hố PIT có phải hoàn toàn không có khoảng trống dưới cabin?
Không nhất thiết. Có model đặt trực tiếp trên sàn, có model cần PIT nông và có phương án nâng phần kỹ thuật lên thành PIT nổi. Cần xem mặt cắt của đúng cấu hình được chào bán.
G7 có thể lắp thang mà không đào xuống nền không?
Có thể xem xét phương án PIT nổi đối với một số hiện trạng. Tuy nhiên, gia đình phải chấp nhận và xử lý phần cao độ tiếp cận. G7 chỉ xác nhận sau khi khảo sát kết cấu, kích thước và nhu cầu sử dụng.
Hố PIT nông của G7 cần bao nhiêu?
Thông số tham khảo thường từ 180 mm đối với một số cấu hình cáp kéo mini G7. Con số cuối cùng phụ thuộc tải trọng, cửa, hành trình, OH và thiết bị; phải theo bản vẽ được xác nhận.
PIT nổi có dùng được cho người đi xe lăn không?
Chỉ phù hợp khi thiết kế được đường tiếp cận có độ dốc, chiều rộng và không gian quay trở phù hợp. Nếu không, PIT âm để sàn cabin bằng cốt sàn thường thuận tiện hơn.
Không hố PIT có làm giảm an toàn không?
Không thể kết luận chỉ từ chiều sâu PIT. An toàn phụ thuộc loại thiết bị, kết cấu, cơ cấu bảo vệ, chất lượng lắp đặt, kiểm định và bảo trì. Không được tự ý cắt giảm PIT của một cấu hình vốn không được thiết kế cho việc đó.
Thang không hố PIT có rẻ hơn thang thông thường không?
Không chắc. Phần xây dựng có thể giảm, nhưng thiết bị hoặc kết cấu đặc thù có thể làm giá bộ thang cao hơn. Nên so sánh tổng ngân sách gồm thiết bị, khung bao, xây dựng và chi phí sử dụng lâu dài.
Nhà 5 tầng nên chọn công nghệ nào?
Với 5 điểm dừng trở lên, thời gian di chuyển và tần suất sử dụng trở nên quan trọng. Cáp kéo thường thực tế hơn, nhưng vẫn cần kiểm tra kích thước, PIT/OH, nguồn điện và model cụ thể.
