Lắp đặt thang máy gia đình tại Bồ Đề, Hà Nội – hố thang chỉ 1100 x 1200 mm

G7 Home Elevator vừa hoàn thiện công trình thang máy gia đình tại ngõ 60, phường Bồ Đề, Hà Nội. Công trình sử dụng thang máy cáp kéo không đối trọng, tải trọng 350 kg, phục vụ 4 điểm dừng và chỉ cần hố thang kích thước 1100 x 1200 mm.

Đây là một giải pháp phù hợp với nhà phố nhiều tầng cần bổ sung phương tiện di chuyển thuận tiện nhưng vẫn muốn kiểm soát diện tích dành cho thang máy. Đặc biệt, công trình được triển khai không phải cải tạo xây dựng, giúp hạn chế ảnh hưởng đến kết cấu và không gian hiện hữu của ngôi nhà.

Thông tin công trình thang máy gia đình tại Bồ Đề, Hà Nội

Bài toán đặt ra tại công trình thang máy gia đình tại ngõ 60, phường Bồ Đề, Hà Nội

Đối với nhà phố tại Hà Nội, diện tích dành cho thang máy thường bị giới hạn bởi mặt bằng xây dựng, cầu thang bộ, hành lang và hệ thống phòng chức năng đã được bố trí từ trước. Vì vậy, việc lựa chọn thang máy không thể chỉ dựa vào tải trọng mà phải tính đồng thời kích thước hố thang, kích thước cabin, số điểm dừng và phương án bố trí thiết bị.

Tại công trình ở ngõ 60, phường Bồ Đề, kích thước hố thang được xác định là 1100 x 1200 mm. Với không gian này, G7 Home lựa chọn cấu hình thang máy cáp kéo không đối trọng, tạo được cabin sử dụng có kích thước 890 x 990 mm, chiều cao cabin 2100 mm.

Phương án này đáp ứng ba yêu cầu chính:

• Sử dụng hiệu quả diện tích hố thang nhỏ.
• Đáp ứng nhu cầu đi lại thường xuyên của gia đình.
• Không phát sinh hạng mục cải tạo xây dựng tại công trình.

Giải pháp thang máy cáp kéo không đối trọng

Khác với thang máy cáp kéo truyền thống cần bố trí đối trọng bên trong giếng thang, cấu hình không đối trọng giúp giảm diện tích thiết bị chiếm chỗ trong hố thang. Nhờ đó, phần không gian còn lại có thể được tận dụng tốt hơn cho cabin.

Đây là một trong những lý do thang máy cáp kéo không đối trọng được G7 Home sử dụng cho những công trình nhà phố có kích thước hố thang hạn chế.

Tại công trình Bồ Đề, hệ thống sử dụng động cơ GEM công suất 5,5 kW, kết hợp với tủ điều khiển Nidec công suất 7,5 kW. Tốc độ vận hành 18 m/phút được lựa chọn theo nhu cầu di chuyển trong nhà ở gia đình và hành trình 4 điểm dừng.

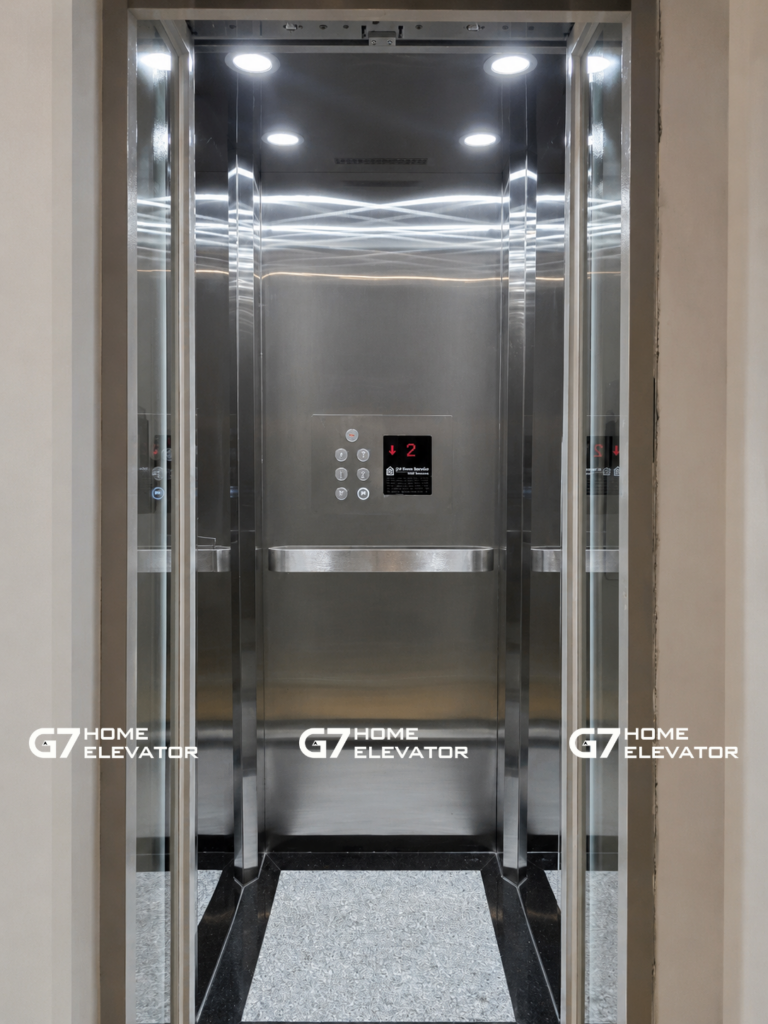

Cabin 890 x 990 mm trong hố thang 1100 x 1200 mm

Một điểm đáng chú ý của công trình là tỷ lệ sử dụng không gian giữa hố thang và cabin. Với hố thang rộng 1100 mm, sâu 1200 mm, cabin đạt kích thước 890 x 990 mm.

Cấu hình này cho thấy một hố thang nhỏ vẫn có thể tạo ra không gian cabin phục vụ nhu cầu đi lại hằng ngày nếu hệ thống cơ khí, ray dẫn hướng, cửa tầng và thiết bị truyền động được tính toán đồng bộ ngay từ đầu.

Cabin cao 2100 mm giúp không gian bên trong cân đối và phù hợp với điều kiện sử dụng của gia đình. Thang có tải trọng 350 kg, thuận tiện cho việc di chuyển giữa các tầng, đặc biệt đối với người lớn tuổi, trẻ nhỏ hoặc khi cần mang theo đồ dùng trong nhà.

Đối với các công trình có diện tích tương tự, gia chủ có thể tham khảo thêm dòng thang máy mini gia đình G7 Home để lựa chọn kích thước phù hợp với mặt bằng thực tế.

Cấu hình thiết bị của thang máy gia đình G7 Home tại Bồ Đề, Hà Nội

Động cơ GEM – Italy

Công trình sử dụng động cơ GEM có xuất xứ Italy, công suất 5,5 kW. Động cơ là bộ phận trực tiếp tạo chuyển động cho hệ thống cáp tải và cabin, vì vậy cần được lựa chọn phù hợp với tải trọng, tốc độ và hành trình vận hành của thang.

Tủ điều khiển Nidec

Tủ điều khiển Nidec công suất 7,5 kW đảm nhiệm việc điều khiển hoạt động của thang máy, bao gồm khởi động, dừng tầng, đóng mở cửa và xử lý các tín hiệu trong quá trình vận hành.

Việc lựa chọn động cơ và tủ điều khiển theo cùng một cấu hình kỹ thuật giúp hệ thống hoạt động thống nhất và thuận tiện cho quá trình kiểm tra, hiệu chỉnh cũng như bảo trì sau này.

Ray dẫn hướng bằng thép đặc

Cabin được dẫn hướng bằng hệ ray thép đặc 8K Marazzi. Ray dẫn hướng có vai trò giữ cabin chuyển động đúng quỹ đạo và hạn chế dao động trong quá trình lên xuống.

Với những hố thang có kích thước nhỏ, việc lắp đặt và căn chỉnh ray cần được thực hiện chính xác vì sai lệch nhỏ cũng có thể ảnh hưởng đến khoảng cách an toàn giữa cabin và các bộ phận bên trong giếng thang.

Hệ thống cáp tải xuất xứ Đức

Thang sử dụng hai sợi cáp tải đường kính Ø8, xuất xứ Đức. Cấu hình cáp được lựa chọn đồng bộ với tải trọng 350 kg, động cơ và kết cấu truyền động của thang.

Không sử dụng kính bao quanh, không phải cải tạo xây dựng

Công trình tại ngõ 60, phường Bồ Đề không sử dụng kính bao quanh hố thang. Phương án hoàn thiện này tạo hình thức gọn gàng, kín đáo và dễ kết hợp với không gian nội thất của nhà ở.

Một ưu điểm khác là công trình không phát sinh cải tạo xây dựng. Điều này giúp gia chủ hạn chế bụi, tiếng ồn và các tác động không cần thiết đến những khu vực đang sử dụng.

Tuy nhiên, khả năng lắp đặt thang máy mà không phải cải tạo sẽ phụ thuộc vào hiện trạng cụ thể của từng ngôi nhà. Trước khi lựa chọn thiết bị, cần khảo sát chính xác:

• Kích thước thông thủy của hố thang.
• Chiều cao tầng trên cùng.
• Chiều sâu hố PIT.
• Vị trí cửa tầng.
• Nguồn điện cấp cho thang máy.
• Khả năng vận chuyển thiết bị vào công trình.
• Khoảng không phục vụ lắp đặt và bảo trì.

Gia chủ có thể xem thêm những lưu ý quan trọng khi lựa chọn thang máy gia đình trước khi quyết định cấu hình.

Những hạng mục cần kiểm soát khi lắp thang máy hố nhỏ

Đối với thang máy có hố thang 1100 x 1200 mm, kích thước lắp đặt cần được kiểm soát chặt chẽ trong toàn bộ quá trình thi công. Các hạng mục quan trọng gồm:

1. Đo lại kích thước hố thang tại từng tầng, không chỉ đo tại một vị trí.
2. Kiểm tra độ thẳng đứng của hố thang và sai lệch giữa các tầng.
3. Xác định chính xác cao độ sàn hoàn thiện và vị trí cửa tầng.
4. Lắp đặt, căn chỉnh hệ ray dẫn hướng theo đúng dung sai kỹ thuật.
5. Kiểm tra khoảng cách an toàn giữa cabin, cửa tầng và kết cấu hố thang.
6. Chạy thử, hiệu chỉnh khả năng khởi động, dừng tầng và đóng mở cửa.
7. Hoàn thiện các bước kiểm tra an toàn trước khi đưa thang vào sử dụng.

Sau khi lắp đặt, thang máy cần được kiểm định và bảo trì định kỳ theo quy định. Tham khảo thêm bài viết kiểm định thang máy có cần thiết không để hiểu rõ trách nhiệm của chủ sở hữu trong quá trình sử dụng.

Giá thang máy gia đình tại công trình Bồ Đề, Hà Nội

Giá tham khảo của cấu hình G7 Home P4-2R18-4/4 tại công trình này là 450.000.000 đồng.

Mức giá trên tương ứng với thông số và điều kiện lắp đặt cụ thể của công trình tại thời điểm báo giá. Chi phí thực tế của một thang máy gia đình có thể thay đổi theo:

• Kích thước hố thang và cabin.
• Tải trọng và số điểm dừng.
• Loại cửa thang máy.
• Vật liệu hoàn thiện cabin.
• Loại động cơ và tủ điều khiển.
• Điều kiện vận chuyển, lắp đặt.
• Các hạng mục xây dựng hoặc hoàn thiện bổ sung.

Khách hàng có thể tham khảo giá thang máy gia đình mini hoặc liên hệ G7 Home để nhận báo giá dựa trên mặt bằng thực tế.

Kinh nghiệm lựa chọn thang máy cho nhà có diện tích nhỏ

Từ công trình thực tế tại Bồ Đề, có thể thấy kích thước hố thang nhỏ không đồng nghĩa với việc phải sử dụng cabin quá chật. Điều quan trọng là lựa chọn đúng công nghệ và thiết kế đồng bộ ngay từ giai đoạn khảo sát.

Gia chủ nên ưu tiên ba yếu tố:

• Kích thước thực tế: Các số đo cần được kiểm tra tại công trình, không chỉ dựa trên bản vẽ.
• Cấu hình phù hợp: Tải trọng, tốc độ và số điểm dừng phải phù hợp với nhu cầu sử dụng thực tế.
• Dịch vụ sau lắp đặt: Đơn vị cung cấp cần có khả năng bảo trì, thay thế thiết bị và hỗ trợ kỹ thuật lâu dài tại Hà Nội.

Không nên cố tăng kích thước cabin bằng cách thu hẹp các khoảng cách kỹ thuật hoặc bỏ qua yêu cầu an toàn. Mọi phương án đều cần được tính toán trên cơ sở kích thước hố thang và cấu hình thiết bị cụ thể.

Câu hỏi thường gặp

Hố thang 1100 x 1200 mm có lắp được thang máy gia đình không?

Có. Công trình G7 Home tại ngõ 60, phường Bồ Đề sử dụng hố thang 1100 x 1200 mm và tạo được cabin kích thước 890 x 990 x 2100 mm. Tuy nhiên, kích thước cabin thực tế còn phụ thuộc vào công nghệ thang, loại cửa và hiện trạng hố thang.

Thang máy 350 kg phù hợp với nhà bao nhiêu tầng?

Cấu hình tại công trình Bồ Đề phục vụ 4 điểm dừng. Số điểm dừng phù hợp cần được xác định theo số tầng và nhu cầu sử dụng của từng gia đình.

Nhà đang sử dụng có thể lắp thang máy mà không phải cải tạo không?

Có thể, nếu ngôi nhà đã có vị trí và kích thước hố thang phù hợp. Công trình tại Bồ Đề không phát sinh cải tạo xây dựng, nhưng những công trình khác vẫn cần được khảo sát trực tiếp trước khi kết luận.

Thang máy gia đình 350 kg có giá bao nhiêu?

Cấu hình của công trình này có giá tham khảo 450 triệu đồng. Báo giá chính xác sẽ phụ thuộc vào số điểm dừng, kích thước, nội thất cabin, thiết bị và điều kiện lắp đặt thực tế.

Khảo sát thang máy gia đình tại Hà Nội

Nếu ngôi nhà có diện tích hạn chế hoặc chưa xác định được kích thước thang máy phù hợp, G7 Home Elevator có thể khảo sát hiện trạng, tư vấn kích thước hố thang và xây dựng cấu hình theo nhu cầu sử dụng thực tế.
